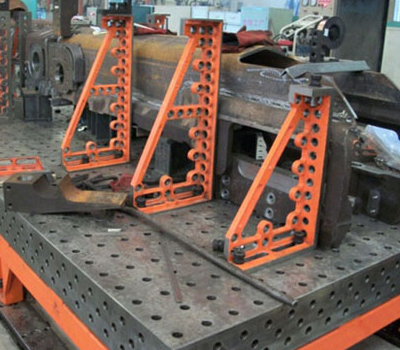

三维柔性焊接平台

三维柔性焊接平台台面采用带孔格板形式，孔径有D28和D16两个系列。在高精度的台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具

销售服务热线:18233660179

公司地址：河北省泊头市交河工业区

传真：031-78030828

产品详情

三维柔性焊接平台台面采用带孔格板形式，孔径有D28和D16两个系列。在高精度的台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除台面外，还有定位块，直角块，立柱，任意角度调整，V形块，销栓，各类快速夹具，间隙调整片及各种辅助模块。模块的设计构思巧妙，可以进行各种组合和反复应用。

三维柔性焊接平台用于模块之间互相紧固连接的销栓，内部采用三个同心钢珠。销栓松开时，钢珠退入销栓内，此时销栓可方便地插入模块的孔内。当用手逐渐拧紧时，三个钢珠逐渐弹出，自动对中并夹紧模块。用扳手扳紧后，其对模块的夹紧力可达5吨，剪切力可达25吨。

这种组合夹具的突出优点是：

1）模块化：所有组件分门别类，进行了标准化和系列化，互相匹配。选用少的模块，就可以实现各种快速定位和夹紧的功能。

2）柔性化：拼装方式多样，用户只要充分发挥想象力，几乎可达到任何专用夹具同样的定位和夹紧功能。拼装快速，装拆方便；工作台面可以根据工件形状、大小进行拼装组合。台面上的刻度和模块尺寸的设计，使操作工人不用量具就可以根据工件尺寸迅速搭出所需要的工装。

3）高精度：工作台面和各种功能模块上每隔50或100mm配套的D16或D28的圆孔，任意孔的孔间距尺寸公差小于0.02mm，这种精度将会反映在用户所加工的产品中。所以，也有用户将此工作台用作检具的基准平台。

4）专利设计：各功能模块中有不少是专利产品，如模块间连接采用的销栓，为防止工件在夹紧过程中移位而特殊设计的带补偿的弹性夹具等。

5）三维立体设计：模块中的立柱，直角块可用于向三维空间拼接，便于生产各类立体构件。

有了这种三维柔性焊接平台，对于不断重复设计工装的用户来说，就可大大节约重复投资耗费在工装上的设计制作时间和资金。用户可根据需要快速拼接出不同要求的工装，就像儿童玩拼装式玩具一样。这种三维柔性工装可用于汽车制造行业，工程机械行业，钢结构生产行业，扳金加工行业，自行车（摩托车）制造行业，与焊接机器人或专用焊机配套等等。
